機器視覺之眼:深度解析CCD與CMOS圖像傳感器的區別

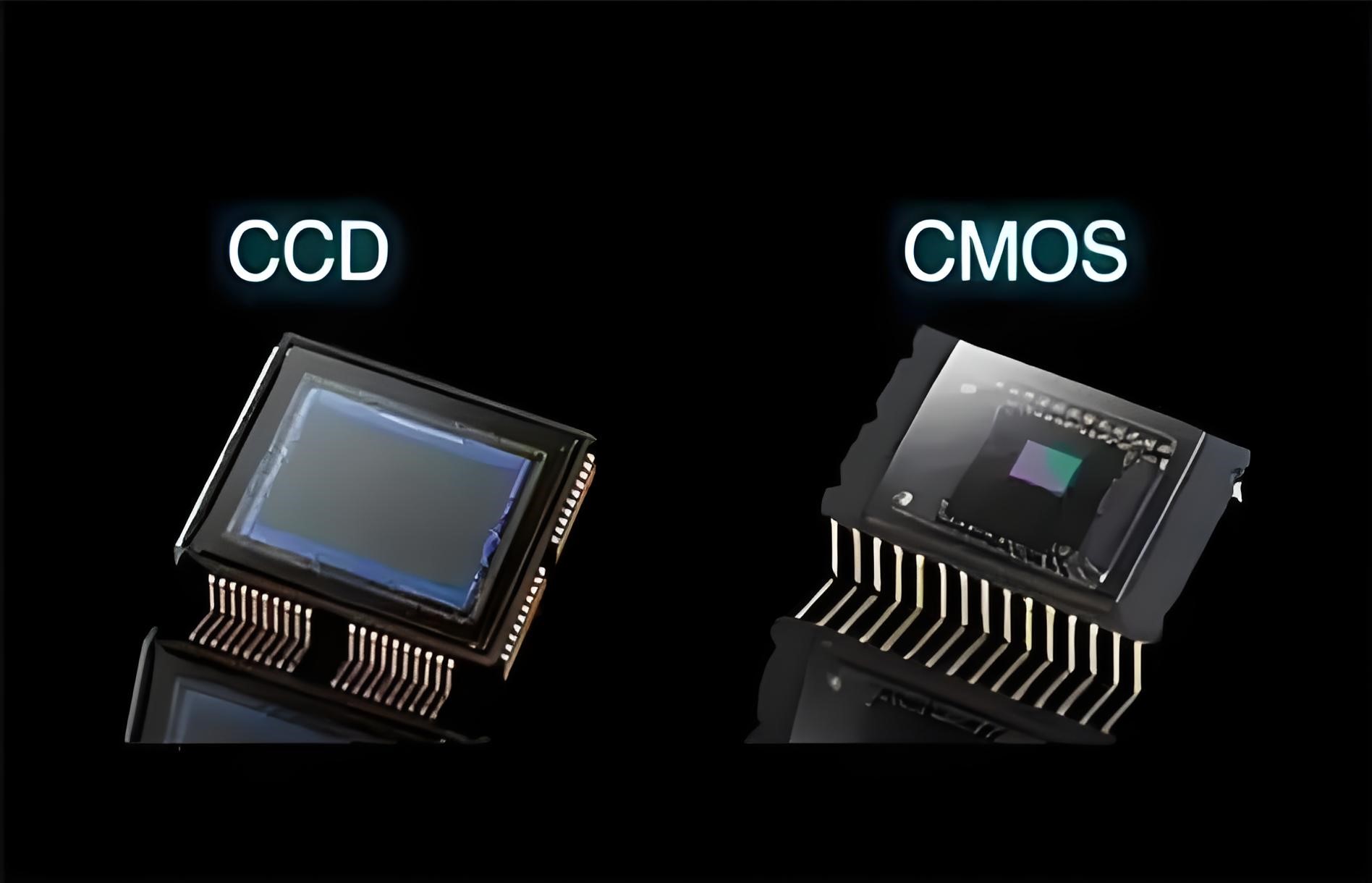

在機器視覺系統中,圖像傳感器相當于“眼睛”的視網膜,負責將捕捉到的光信號轉換為電信號,進而生成數字圖像。目前,主流的圖像傳感器主要有兩種技術:CCD(電荷耦合器件) 和 CMOS(互補金屬氧化物半導體)。

要理解兩者的區別,首先要明白它們的“工作模式”完全不同。
CCD采用“集體傳遞”模式:光照在像素上產生電荷,電荷經過每一個像素逐行“傳遞”,通過唯一通道送到末端單個放大器統一讀出。
CMOS則采用“分布式管理”:每個像素自帶放大電路,可就地完成電荷到電壓的轉換,再并行快速讀取。
正是由于上述結構的根本不同,導致了二者在性能上的顯著差異。
1. 噪聲與圖像質量
CCD:低噪聲、高畫質。由于所有像素共用一個輸出放大器,且放大器位于傳感器芯片邊緣,制造工藝上可以把這個放大器做得非常精密。這種一致性使得CCD的讀出噪聲極低,畫面極其干凈,色彩還原度極高,動態范圍廣。
CMOS:相對高噪聲。每個像素都有自己的放大器,這導致兩個問題:
1)一致性差:數百萬個放大器之間很難做到完全一致,導致出現固定模式噪聲(FPN),畫面看起來會有細微的顆粒感。
2)空間擠壓:每個像素中,用于感光的區域(光電二極管)被放大器電路擠占,導致填充率降低,感光能力相對較弱(早期的CMOS尤其明顯)。
2. 讀取速度
CCD:速度受限。由于數據必須通過單一的通道(或少數幾個通道)串行輸出,其幀率受限于輸出放大器的帶寬。雖然現在有多通道CCD,但本質上依然是“排隊”機制。
CMOS:高速讀取。由于每個像素(或每列像素)可以并行讀取,CMOS的讀取速度極快。這使其非常適合拍攝高速運動的物體,實現每秒成百上千幀的拍攝。
3. 功耗
CCD:高功耗。CCD需要多種復雜的偏壓電壓和時鐘驅動電路來驅動電荷的轉移,通常需要專門的驅動芯片,功耗較大,容易發熱。
CMOS:低功耗。CMOS傳感器采用標準的邏輯工藝制造,電路在靜態時幾乎不耗電,僅在讀取時工作,整體功耗遠低于CCD(通常僅為CCD的110左右),電池續航更優。
優缺點總結表
|
特性維度 |
CCD |
CMOS |
|
圖像噪聲 |
低。信號輸出通道單一且統一,一致性高,噪點少。 |
相對較高。每個像素的放大器存在差異(固定模式噪聲),導致畫面有顆粒感。 |
|
靈敏度 |
高。像素表面覆蓋面積大(填充率高),對光的利用率高。 |
中/高。像素部分面積被放大器晶體管占據,早期靈敏度低,但現在背照式技術已大幅改善。 |
|
動態范圍 |
寬。能同時表現亮部和暗部細節的能力強。 |
較窄。早期CMOS容易過曝或欠曝,但現代CMOS通過HDR技術已超越部分CCD。 |
|
讀取速度 |
慢。必須逐行移出電荷,幀率受限。 |
非常快。可以并行讀取,支持高速連拍和全局快門。 |
|
功耗 |
高。需要多組電壓供電,驅動電路復雜,發熱量大。 |
極低。只需單一電壓,省電,適合長時間工作。 |
|
集成度 |
低。通常需要外部配套的驅動芯片和AD轉換芯片。 |
高。可將ADC(模數轉換)、DSP、時序電路集成在同一芯片上。 |
|
成本 |
較高。制造工藝特殊,良率控制難。 |
低。利用標準半導體工藝生產,成本優勢明顯。 |
回顧歷史,CCD曾經憑借優異的畫質長期統治高端成像領域。然而,隨著微光刻技術的進步(如背照式BSI技術)、噪聲抑制算法的提升以及全局快門技術的普及,CMOS傳感器在畫質上已經極度逼近甚至在某些方面超越了CCD。
但在當下工業應用中,低成本、高速度、低功耗、智能集成的CMOS相機仍是我們的首選。
