隨著工(gong)業4.0的快速發(fa)展，機器視(shi)覺技術在制造業、物流、醫療等領域的應用日(ri)益(yi)廣泛。其(qi)中，機器視(shi)覺中的相位偏折技術作為一(yi)種新興的解決方案，憑借其(qi)高精(jing)度、高效率以及多功能性(xing)，正逐步成(cheng)為行(xing)業標準。

 一、什么是相位偏(pian)折技術

相位(wei)偏折術是指向待測表(biao)面投(tou)射一系列特殊的(de)光(guang)波條(tiao)紋，并用高(gao)精度相機捕捉其反射后的(de)變形。通過算法(fa)分析，將(jiang)光(guang)的(de)相位(wei)變化(hua)轉(zhuan)換為表(biao)面法(fa)線方向，最終重構出(chu)物(wu)體的(de)三維形狀、表(biao)面細節等信(xin)息(xi)。

二、主要組成部分

相位偏折技(ji)術通(tong)常由(you)光源(yuan)、調制器(qi)、相機和圖像(xiang)處理系統組成。

光源：通常使用激光或LED光源，以(yi)確保光波(bo)的單色性和相干性。

調制器(qi)：用于對光波進行調制，改變其相位或幅度，以適(shi)應(ying)不同的檢測(ce)需求。

相機：精(jing)確捕捉相位變化(hua)后的(de)光信號，常(chang)用CMOS等。

圖像處理系統：對收集(ji)到的數據進(jin)行分析和處理，實時生成物體的圖像(xiang)或(huo)三(san)維模(mo)型(xing)。

三、技術原(yuan)理

1. 相位測(ce)量

• 方法：在屏幕上顯示一(yi)系列具有正弦(xian)分布的(de)光強圖案（通常(chang)是水平方向和垂(chui)直(zhi)方向的(de)正弦(xian)條紋(wen)），并用(yong)相機拍攝它們經被測物(wu)體表面反射后的(de)圖像。
• 關鍵(jian)技術：相移法。屏幕會順序顯示多(duo)幅（通常(chang)為4步(bu)或更多）相位(wei)依(yi)次移動(dong)的條紋圖(tu)。通(tong)過對(dui)這些圖(tu)像進行解碼，可以(yi)為每個相機像素計算(suan)出一個絕對(dui)的相位(wei)值(zhi)。這個相(xiang)位值反映了條紋的(de)精確(que)位置(zhi)。
• 輸出：得(de)到兩幅相(xiang)位圖：一(yi)個(ge)對應水平方(fang)向條紋(wen)的相(xiang)位分(fen)布(bu) Φx，一(yi)個(ge)對應垂(chui)直方向條紋的相位(wei)分(fen)布 Φy。

2. 從相位到(dao)表面斜率（偏折角）

• 核(he)心轉換：這(zhe)是相位(wei)偏折(zhe)術的(de)關鍵(jian)。物體(ti)表面的(de)起(qi)伏會導(dao)致反射光線發生“偏(pian)折”，從而使得相機看到的條紋相位發生(sheng)變(bian)化。
• 建立模(mo)型：通過(guo)系統的幾何標定（精確知道相機(ji)、屏幕、參考(kao)平面的位置(zhi)關系），可以建立相位變化(hua) (ΔΦx, ΔΦy) 與光線偏折(zhe)角 (θx, θy) 之間的(de)精(jing)確映射關系。
• 偏折角的意(yi)義：θx 和 θy 直接對應于物體表面(mian)在該點(dian)處法線在兩個方向上的斜率(lv)（即表(biao)面梯度(du) ?z/?x 和 ?z/?y）。

3. 從(cong)斜率到高度（三維重建）

• 我們得(de)到的(de)是表面(mian)的(de)“傾斜度”信息，而不(bu)是直接的(de)“高度”信息。
• 通過積分運(yun)算將表面梯度 (?z/?x, ?z/?y) 重建為高度 z(x, y)。常用的積分(fen)算法(fa)有：
• 傅(fu)里(li)葉變換積分法
• 南(nan)轅北轍法
• 最小二乘法積分(fen)
• 最終(zhong)輸出(chu)：得到被測(ce)物體表面完整、連(lian)續的三維(wei)點云數據或高度圖。

四、優勢分析(xi)

相較于傳統的機器(qi)視覺技術，相位偏折(zhe)技術具有(you)以下幾方面的獨特優勢：

1.適用于鏡面(mian)表面(mian):解決了(le)高反射率(lv)物體三維測(ce)量的(de)難題。

2.超高精度和高分辨率:相位測量靈敏(min)度極高，相機傳(chuan)感器(qi)分辨(bian)率決定了最終的(de)表面點(dian)云密度，可達百萬(wan)甚至(zhi)千萬(wan)點(dian)級(ji)別。

3.全場測量(liang):一次(ci)測量即(ji)可獲(huo)取整(zheng)個可見表面的完(wan)整(zheng)形貌信(xin)息。

4.非接觸、無損:避免接觸測量可能(neng)帶(dai)來的形變或損傷。

5.可測大斜率面:對物體(ti)表面斜率變化(hua)容忍度較高。

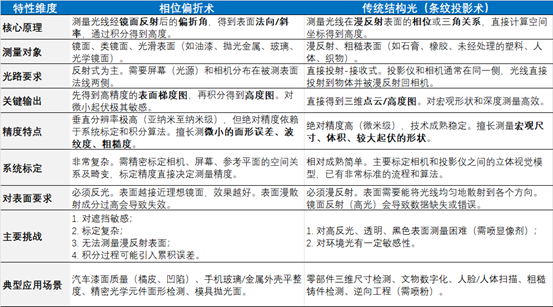

五、與傳統結構光(條紋投影術)的(de)對比

相位偏折術是機器視(shi)覺領(ling)域(yu)中針(zhen)對(dui)高反(fan)光、光滑表面進行高(gao)精度、全場三(san)維形貌測量(liang)的(de)尖(jian)端技術(shu)。它巧妙(miao)地(di)將光(guang)學相位測量與幾何光(guang)學結合，通過“看(kan)到”光線(xian)的偏(pian)折(zhe)來(lai)“觸摸(mo)”物體(ti)的形狀，在高端(duan)制造業和質量(liang)控制中扮演著不可替代的角色。
